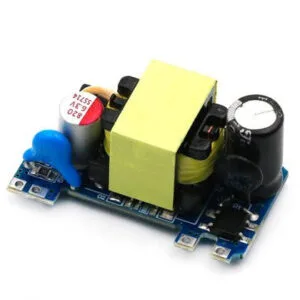

1. Cumple con los requisitos de UL, CE,
2. Ultrafino, ultrapequeño
2. todos los voltajes de entrada (CA: 90~264v)
3. Ondulación baja y ruido bajo
4. Sobrecarga de salida y protección contra cortocircuitos.
5. Alta eficiencia, alta densidad de potencia
6. El producto está diseñado para cumplir con los requisitos de prueba y seguridad de EMC
7. Bajo consumo de energía, protección del medio ambiente, pérdida sin carga <0.1W
8.100% de envejecimiento y prueba de carga
Periodo 9.1 años de garantía
2. Ultrafino, ultrapequeño
2. todos los voltajes de entrada (CA: 90~264v)
3. Ondulación baja y ruido bajo
4. Sobrecarga de salida y protección contra cortocircuitos.
5. Alta eficiencia, alta densidad de potencia
6. El producto está diseñado para cumplir con los requisitos de prueba y seguridad de EMC
7. Bajo consumo de energía, protección del medio ambiente, pérdida sin carga <0.1W
8.100% de envejecimiento y prueba de carga
Periodo 9.1 años de garantía
condición ambiental
Artículo Nombre de la Unidad de Criterios Técnicos
Temperatura de funcionamiento-20-+60 centígrados
Temperatura-40-+80 centígrados
Humedad relativa del aire 5-95%
Modo de refrigeración Refrigeración por radiación
80-106 Kpa de presión atmosférica
Aumento del nivel del mar ≤2000 m
Vibración Coeficiente de vibración 10~500hz, 2G10min. /1 ciclo, 60min. cada uno a lo largo de los ejes X, Y, Z
característica eléctrica
Temperatura de funcionamiento-20-+60 centígrados
Temperatura-40-+80 centígrados
Humedad relativa del aire 5-95%
Modo de refrigeración Refrigeración por radiación
80-106 Kpa de presión atmosférica
Aumento del nivel del mar ≤2000 m
Vibración Coeficiente de vibración 10~500hz, 2G10min. /1 ciclo, 60min. cada uno a lo largo de los ejes X, Y, Z
característica eléctrica
1. características de entrada (prueba a temperatura ambiente 20
Artículo Nombre de la Unidad de Criterios Técnicos
Voltaje nominal de entrada 100-240 VCA
Rango de voltaje de entrada 90-264 VCA
Corriente máxima de entrada ≤0. 2mA
Pico de corriente de entrada ≤10 mA
Tensión máxima de entrada VCA ≤270
Introducir inicio lento ≤50 mS
Bajo voltaje de entrada Eficiencia Salida de carga completa≥69 110 VCA Vin = %
Entrada de alto voltaje Eficiencia de salida a plena carga≥70 220VAC Vin = %
Fiabilidad a largo plazo MTBF≥100, 000 h
Tensión de salida de carga nominal + 5±0. 1
VDC
Tensión nominal de salida total + 5±0. dos
VDC
Corriente de salida máxima a corto plazo ≥1000 mA
La corriente de salida máxima por un corto tiempo ≥500 mA
Regulación de tensión ± 2%.
Regulación de carga ± 5%.
Ondulación y ruido de salida
(MVp-p) ≤50
Tensión nominal de entrada a plena carga. Usando un ancho de banda de 20 MHz,
El condensador de 10 uf y 0.1 uf del lado de la carga que se probará. MV
Interruptor de amplitud de sobreimpulso (voltaje de entrada y salida de carga nominal más 10%) ≤5% VO
Protección contra sobrecorriente de salida de 150-200 % de la carga de salida máxima de UM
Salida de protección contra cortocircuitos Cortocircuito directo en salida normal, reanuda automáticamente el funcionamiento normal después de eliminar el cortocircuito
Caracteristicas de seguridad:
Artículo Nombre de la Unidad de Criterios Técnicos
Voltaje nominal de entrada 100-240 VCA
Rango de voltaje de entrada 90-264 VCA
Corriente máxima de entrada ≤0. 2mA
Pico de corriente de entrada ≤10 mA
Tensión máxima de entrada VCA ≤270
Introducir inicio lento ≤50 mS
Bajo voltaje de entrada Eficiencia Salida de carga completa≥69 110 VCA Vin = %
Entrada de alto voltaje Eficiencia de salida a plena carga≥70 220VAC Vin = %
Fiabilidad a largo plazo MTBF≥100, 000 h
Tensión de salida de carga nominal + 5±0. 1
VDC
Tensión nominal de salida total + 5±0. dos
VDC
Corriente de salida máxima a corto plazo ≥1000 mA
La corriente de salida máxima por un corto tiempo ≥500 mA
Regulación de tensión ± 2%.
Regulación de carga ± 5%.
Ondulación y ruido de salida
(MVp-p) ≤50
Tensión nominal de entrada a plena carga. Usando un ancho de banda de 20 MHz,
El condensador de 10 uf y 0.1 uf del lado de la carga que se probará. MV
Interruptor de amplitud de sobreimpulso (voltaje de entrada y salida de carga nominal más 10%) ≤5% VO
Protección contra sobrecorriente de salida de 150-200 % de la carga de salida máxima de UM
Salida de protección contra cortocircuitos Cortocircuito directo en salida normal, reanuda automáticamente el funcionamiento normal después de eliminar el cortocircuito
Caracteristicas de seguridad:
4.1 Productos diseñados para cumplir con los requisitos de certificación de seguridad UL, CE.
4.2 Seguridad y compatibilidad electromagnética
Diseñado con certificado de seguridad de entrada UL de 0.5 A;
Placa PCB recubierta de placa de cobre que utiliza producción de doble cara, material para la clasificación de nivel de fuego 94-V0;
Estándares de seguridad: Cumplimiento con UL1012, EN60950, UL60950
Aislamiento de voltaje: I/PO/P: 2500VAC
Resistencia de aislamiento: I/PO/P> 100 m Ohms/500VDC 25C 70% HR
Conducción y radiación: cumple con EN55011, EN55022 (CISPR22)
Descarga electrostática: IEC/EN 61000-Nivel 4-2 4 8kV/15kV
Inmunidad a la radiación RF: IEC/EN 61000-4-3 Consulte la nota de aplicación
4.3 Proyecto de seguridad de temperatura
A temperatura ambiente, los condensadores de esta potencia, la superficie interna de la temperatura máxima del convertidor principal no supera los 90 C;
4.2 Seguridad y compatibilidad electromagnética
Diseñado con certificado de seguridad de entrada UL de 0.5 A;
Placa PCB recubierta de placa de cobre que utiliza producción de doble cara, material para la clasificación de nivel de fuego 94-V0;
Estándares de seguridad: Cumplimiento con UL1012, EN60950, UL60950
Aislamiento de voltaje: I/PO/P: 2500VAC
Resistencia de aislamiento: I/PO/P> 100 m Ohms/500VDC 25C 70% HR
Conducción y radiación: cumple con EN55011, EN55022 (CISPR22)
Descarga electrostática: IEC/EN 61000-Nivel 4-2 4 8kV/15kV
Inmunidad a la radiación RF: IEC/EN 61000-4-3 Consulte la nota de aplicación
4.3 Proyecto de seguridad de temperatura
A temperatura ambiente, los condensadores de esta potencia, la superficie interna de la temperatura máxima del convertidor principal no supera los 90 C;
Medidas:
Longitud: 38 mm
Ancho: 23mm
Altura: 18 mm
Longitud: 38 mm
Ancho: 23mm
Altura: 18 mm
