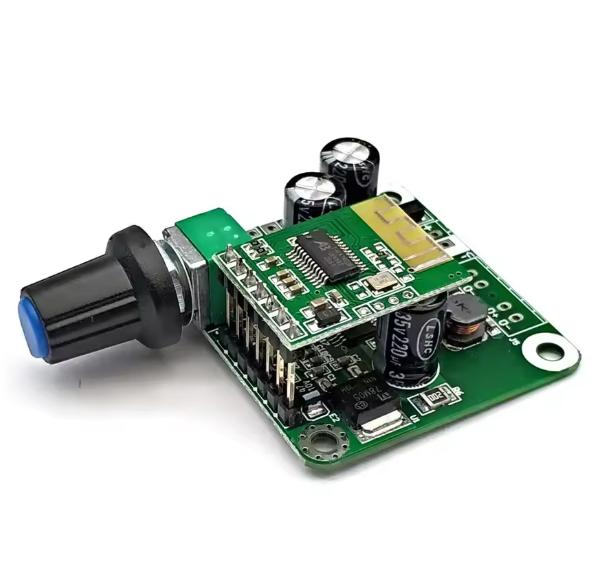

Módulo amplificador de audio digital con Bluetooth 2x 30W

Alimentado por CC 12-24v, utilizando el chip amplificador de potencia digital de alto rendimiento TI TPA3116D2 como núcleo, uno para hacer una salida de amplificación de potencia de canal bajo de puente paralelo, uno para hacer una salida de amplificación de potencia del canal izquierdo y derecho. Soporta 100w (canal bajo) + 50w (canal izquierdo) + 50w (canal derecho) salida de tres canales.

2. Admite recepción de audio Bluetooth, interfaz de entrada de audio externa, con preamplificador, procesamiento de cruce de graves; Volumen de graves, frecuencia de graves, volumen de canal izquierdo y derecho, agudos, interruptor de control de función/volumen completo, 5 potenciómetros de ajuste.

3. Amplio voltaje de trabajo, diseño de ahorro de energía, eficiencia de hasta el 90%. Puede usar una fuente de alimentación conmutada de buen rendimiento, una fuente de alimentación conmutada portátil, también puede usar una botella de carga o una fuente de alimentación para automóvil, etc.

4. La placa es una placa terminada que ha sido soldada y probada. Conecte la caja del altavoz de acuerdo con la imagen, conecte la fuente de alimentación adecuada, conéctese al dispositivo de audio bluetooth para jugar o conecte la entrada de la fuente de sonido correctamente.

? 5. bluetooth versión 5.0.

Los principales parámetros del producto:

Tamaño (largo x ancho x alto): 101 x 100 x 25 mm, excluyendo el potenciómetro y la proyección del zócalo

Rango de voltaje de funcionamiento: cc 11-25v (corriente 3-4a o 19-24v/4-5a, como requisitos de alta potencia 20-24v/8-9a arriba)

Tenga en cuenta que el voltaje de CC sin carga no debe ser superior a 25.5 V.

Distancia de recepción de Bluetooth: > 8 m (metros)

Sensibilidad de entrada de audio: 600-800mv

Rango de respuesta de frecuencia: 20hz-20khz

Impedancia de altavoz: altavoces de canal izquierdo y derecho: 4-8 ohmios, baja impedancia de altavoz: 2-8 ohmios

La potencia de salida está relacionada con la tensión/corriente de suministro, la impedancia de los altavoces y el tamaño de la entrada de audio. Cuando el voltaje/corriente de suministro es suficiente, generalmente el voltaje de suministro es mayor y la potencia de salida relativa puede ser mayor. Los altavoces con diferentes impedancias tienen diferentes potencias de salida. Por lo general, la impedancia del altavoz es más baja y la potencia es más fácil de lograr.

Instrucciones de uso del interruptor de función:

1. Conecta el modo bluetooth de encendido estándar

2. Bluetooth desconectado, mantenga presionado el interruptor para cambiar al modo de entrada de audio

3. Estado del juego Bluetooth, presione brevemente el interruptor para pausar/reproducir
